Tesi 3

Tesi 3

Technická specifikace

  • potrubí o průměru 25mm z ocelového lisovaného plechu
  • připojení z ocelového lisovaného plechu
  • délka mezi jednotlivými články je 45mm
  • zátky 1"1/4 G opatřeny na spodní i horní straně tělesa
  • maximální pracovní tlak 8 bar
  • maximální pracovní teplota 95°C
  • Cena je stanovena za 1 článek
  • Maximální počet článků bez použití niplů je 40
  • uvedené ceny jsou informativní, pro aktuální ceny je nutné zaslat poptávku

Těleso TESI je možno objednat v délce 90 - 1800mm, pokud je požadováno těleso delší, je nutno jej spojit pomocí niplů a získat tak těleso o libovolné délce.

List TESI3 (pdf)

Icons

Prohlédněte si vzorník barev a vyberte si barvu podle Vaší představivosti.

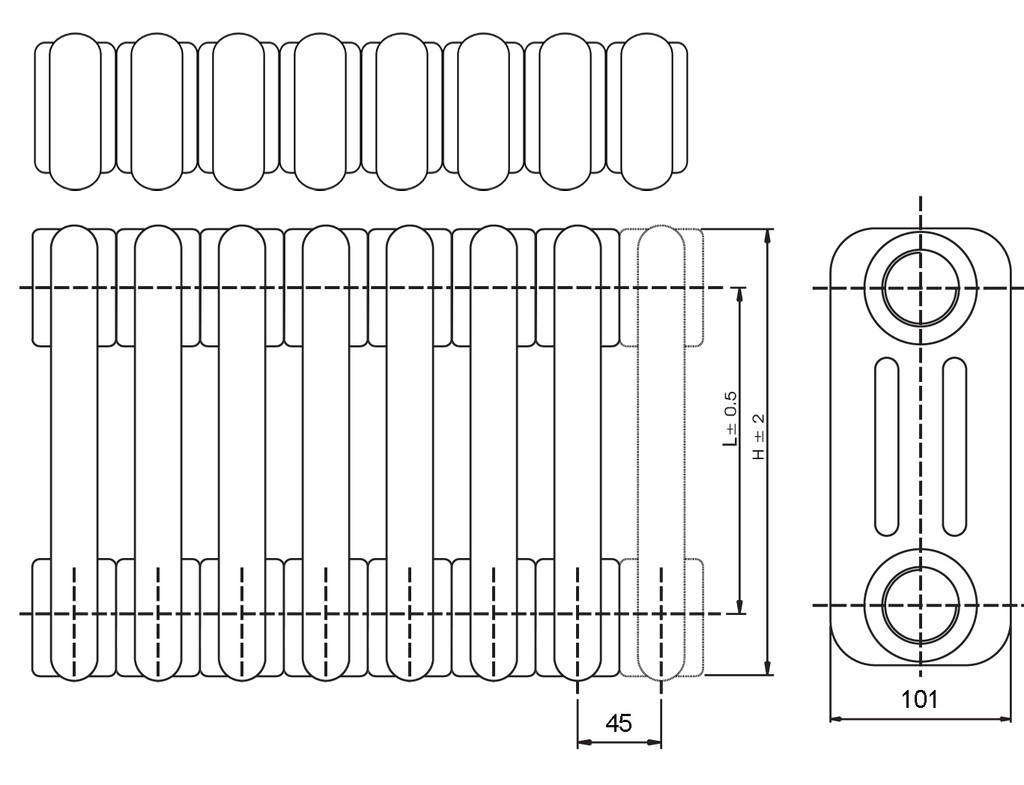

Technická data

Model Objednací kód Hloubka (mm) Výška (mm) Šířka (mm) Rozteč (mm) Hmotnost Objem Výkon 75/65°C Výkon 70/50°C Výkon 55/45°C Exp. n Cena bez DPH
200 RT3 200 01AA 02 101 194 45 133 0,41Kg 0,46l 20,3W 15,2 10,5 1,288 204,00 Kč
300 RT3 300 01AA 02 101 302 45 235 0,60Kg 0,60l 32,5W 24,6 17,2 1,248 220,00 Kč
350 RT3 350 01AA 02 101 352 45 285 0,72Kg 0,76l 37,3W 28,2 19,7 1,254 230,00 Kč
365 RT3 365 01AA 02 101 367 45 300 0,75Kg 0,78l 38,7W 29,2 20,4 1,255 233,00 Kč
400 RT3 400 01AA 02 101 402 45 335 0,78Kg 0,80l 42,0W 31,7 22,1 1,259 238,00 Kč
450 RT3 450 01AA 02 101 452 45 385 0,91Kg 0,82l 46,7W 35,2 24,5 1,265 245,00 Kč
500 RT3 500 01AA 02 101 502 45 435 0,96Kg 0,85l 51,4W 38,7 26,9 1,270 252,00 Kč
550 RT3 550 01AA 02 101 552 45 485 1,11Kg 0,90l 55,9W 42,1 29,1 1,275 260,00 Kč
565 RT3 565 01AA 02 101 567 45 500 1,15Kg 0,93l 57,4W 43,1 29,9 1,277 261,00 Kč
600 RT3 600 01AA 02 101 602 45 535 1,18Kg 0,97l 60,6W 45,5 31,5 1,281 263,00 Kč
650 RT3 650 01AA 02 101 652 45 585 1,30Kg 1,03l 65,2W 48,9 33,8 1,286 265,00 Kč
750 RT3 750 01AA 02 101 752 45 685 1,40Kg 1,16l 74,3W 55,6 38,3 1,297 288,00 Kč
900 RT3 900 01AA 02 101 902 45 835 1,67Kg 1,35l 87,8W 65,5 44,9 1,314 310,00 Kč
1000 RT3 1000 01AA 02 101 1002 45 935 1,85Kg 1,47l 96,8W 72,2 49,4 1,317 325,00 Kč
1200 RT3 1200 01AA 02 101 1202 45 1135 2,37Kg 1,70l 114,8W 85,4 58,4 1,322 416,00 Kč
1500 RT3 1500 01AA 02 101 1502 45 1435 2,95Kg 2,07l 141,7W 105,3 71,9 1,330 555,00 Kč
1800 RT3 1800 01AA 02 101 1802 45 1735 3,54Kg 2,43l 168,9W 125,7 85,8 1,325 680,00 Kč
2000 RT3 2000 01AA 02 101 2002 45 1935 3,93Kg 2,68l 187,2W 139,5 95,5 1,318 720,00 Kč
2200 RT3 2200 01AA 02 101 2202 45 2135 4,32Kg 2,98l 205,7W 153,5 105,3 1,310 815,00 Kč
2500 RT3 2500 01AA 02 101 2502 45 2435 4,90Kg 3,29l 233,7W 174,9 120,4 1,299 885,00 Kč

(*) Vzhledem k vysokému výkonu těles TESI, je nejvhodnější jejich použití u nízkoteplotních systémů. Nízkoteplotní systémy mají ∆t do 30°C.
Pro jiná ∆t než 50°C použijte tento vzorec: Q=Qn (∆t / 50)n
