Tesi 5

Tesi 5

Technická specifikace

  • potrubí o průměru 25mm z ocelového lisovaného plechu
  • připojení z ocelového lisovaného plechu
  • délka mezi jednotlivými články je 45mm
  • zátky 1"1/4 G opatřeny na spodní i horní straně tělesa
  • maximální pracovní tlak 8 bar
  • maximální pracovní teplota 95°C
  • Cena je stanovena za 1 článek
  • Maximální počet článků bez použití niplů je 40
  • uvedené ceny jsou informativní, pro aktuální ceny je nutné zaslat poptávku

Těleso TESI je možno objednat v délce 90 - 1800mm, pokud je požadováno těleso delší, je nutno jej spojit pomocí niplů a získat tak těleso o libovolné délce.

List TESI5 (pdf)

Icons

Prohlédněte si vzorník barev a vyberte si barvu podle Vaší představivosti.

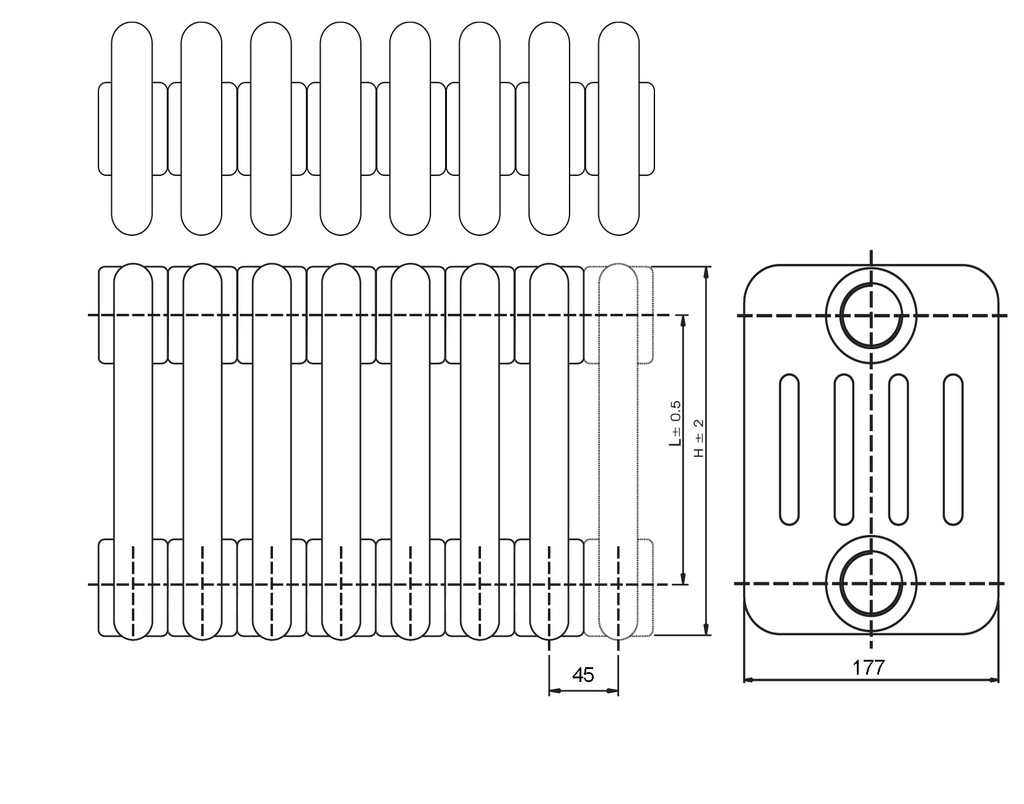

Technická data

Model Objednací kód Hloubka (mm) Výška (mm) Šířka (mm) Rozteč (mm) Hmotnost Objem Výkon 75/65°C Výkon 70/50°C Výkon 55/45°C Exp. n Cena bez DPH
200 RT5 200 01AA 02 177 194 45 133 0,81Kg 0,73l 31,7W 23,4 15,9 1,350 281,00 Kč
300 RT5 300 01AA 02 177 302 45 235 1,13Kg 0,95l 51,4W 38,7 26,8 1,276 304,00 Kč
350 RT5 350 01AA 02 177 352 45 285 1,32Kg 1,05l 59,0W 44,3 30,6 1,283 317,00 Kč
365 RT5 365 01AA 02 177 367 45 300 1,37Kg 1,08l 61,3W 46,0 31,8 1,286 322,00 Kč
400 RT5 400 01AA 02 177 402 45 335 1,43Kg 1,16l 66,5W 49,9 34,4 1,291 325,00 Kč
450 RT5 450 01AA 02 177 452 45 385 1,65Kg 1,25l 74,0W 55,4 38,1 1,299 334,00 Kč
500 RT5 500 01AA 02 177 502 45 435 1,72Kg 1,36l 81,3W 60,8 41,7 1,307 344,00 Kč
550 RT5 550 01AA 02 177 552 45 485 1,97Kg 1,46l 88,7W 66,1 45,3 1,315 352,00 Kč
565 RT5 565 01AA 02 177 567 45 500 1,99Kg 1,50l 90,8W 67,7 46,4 1,317 355,00 Kč
600 RT5 600 01AA 02 177 602 45 535 2,02Kg 1,57l 95,9W 71,4 48,8 1,322 365,00 Kč
650 RT5 650 01AA 02 177 652 45 585 2,30Kg 1,66l 103,1W 76,6 52,3 1,330 377,00 Kč
750 RT5 750 01AA 02 177 752 45 685 2,46Kg 1,88l 117,4W 86,9 59,0 1,346 407,00 Kč
900 RT5 900 01AA 02 177 902 45 835 2,91Kg 2,20l 138,5W 102,0 68,8 1,369 460,00 Kč
1000 RT5 1000 01AA 02 177 1002 45 935 3,20Kg 2,40l 152,4W 112,4 75,9 1,364 489,00 Kč
1200 RT5 1200 01AA 02 177 1202 45 1135 3,80Kg 2,82l 180,0W 133,1 90,2 1,353 650,00 Kč
1500 RT5 1500 01AA 02 177 1502 45 1435 4,68Kg 3,44l 220,9W 163,9 111,6 1,337 889,00 Kč
1800 RT5 1800 01AA 02 177 1802 45 1735 5,57Kg 3,85l 261,3W 194,3 132,6 1,327 1051,0 Kč
2000 RT5 2000 01AA 02 177 2002 45 1935 6,16Kg 4,48l 288,0W 214,4 146,5 1,323 1167,0 Kč
2200 RT5 2200 01AA 02 177 2202 45 2135 6,76Kg 4,90l 314,7W 234,4 160,4 1,320 1289,0 Kč
2500 RT5 2500 01AA 02 177 2502 45 2435 7,64Kg 5,52l 354,4W 264,4 181,2 1,314 1455,0 Kč

(*) Vzhledem k vysokému výkonu těles TESI, je nejvhodnější jejich použití u nízkoteplotních systémů. Nízkoteplotní systémy mají ∆t do 30°C.
Pro jiná ∆t než 50°C použijte tento vzorec: Q=Qn (∆t / 50)n
