Tesi 6

Tesi 6

Technická specifikace

  • potrubí o průměru 25mm z ocelového lisovaného plechu
  • připojení z ocelového lisovaného plechu
  • délka mezi jednotlivými články je 45mm
  • zátky 1"1/4 G opatřeny na spodní i horní straně tělesa
  • maximální pracovní tlak 8 bar
  • maximální pracovní teplota 95°C
  • Cena je stanovena za 1 článek
  • Maximální počet článků bez použití niplů je 40
  • uvedené ceny jsou informativní, pro aktuální ceny je nutné zaslat poptávku

Těleso TESI je možno objednat v délce 90 - 1800mm, pokud je požadováno těleso delší, je nutno jej spojit pomocí niplů a získat tak těleso o libovolné délce.

List TESI6 (pdf)

Icons

Prohlédněte si vzorník barev a vyberte si barvu podle Vaší představivosti.

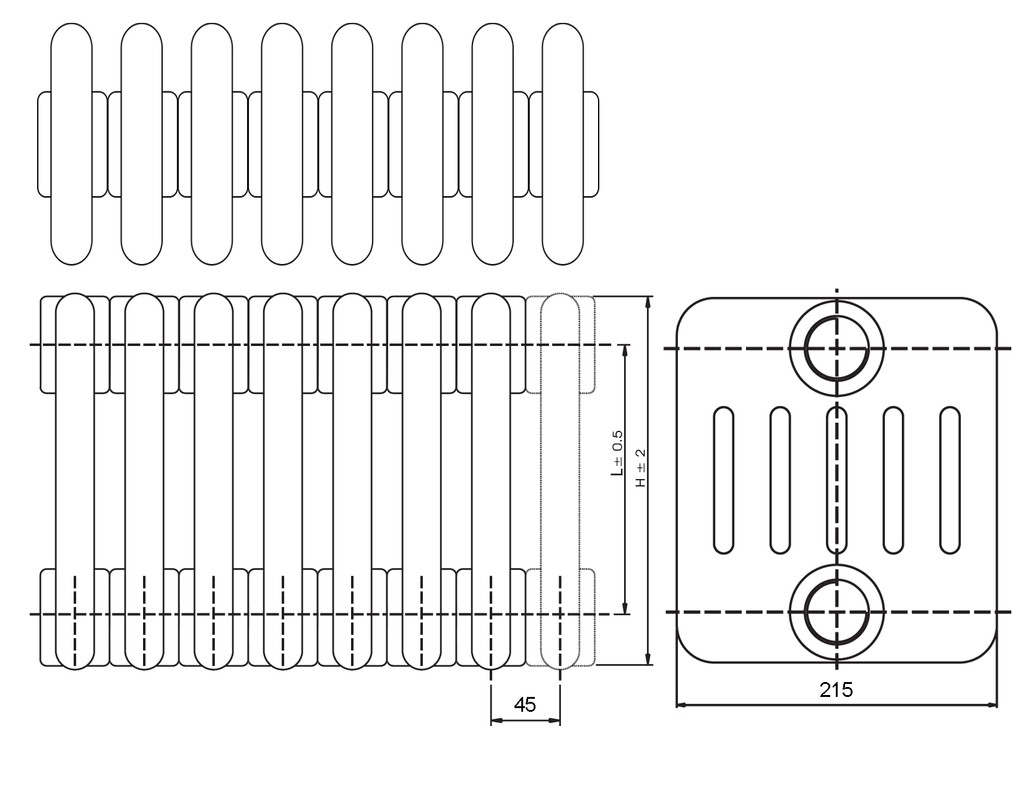

Technická data

Model Objednací kód Hloubka (mm) Výška (mm) Šířka (mm) Rozteč (mm) Hmotnost Objem Výkon 75/65°C Výkon 70/50°C Výkon 55/45°C Exp. n Cena bez DPH
200 RT6 200 01AA 02 215 194 45 133 0,97Kg 0,86l 37,4W 27,5 18,5 1,374 326,00 Kč
300 RT6 300 01AA 02 215 302 45 235 1,35Kg 1,13l 60,7W 45,5 31,4 1,293 340,00 Kč
350 RT5 350 01AA 02 215 352 45 285 1,58Kg 1,25l 69,6W 52,1 35,8 1,302 355,00 Kč
365 RT6 365 01AA 02 215 367 45 300 1,64Kg 1,28l 72,3W 54,0 37,1 1,304 363,00 Kč
400 RT6 400 01AA 02 215 402 45 335 1,71Kg 1,35l 78,5W 58,6 40,2 1,310 367,00 Kč
450 RT6 450 01AA 02 215 452 45 385 1,97Kg 1,49l 87,2W 64,9 44,4 1,319 377,00 Kč
500 RT6 500 01AA 02 215 502 45 435 2,06Kg 1,63l 95,8W 71,2 48,6 1,327 385,00 Kč
550 RT6 550 01AA 02 215 552 45 485 2,36Kg 1,74l 104,3W 77,4 52,7 1,336 409,00 Kč
565 RT6 565 01AA 02 215 567 45 500 2,40Kg 1,79l 106,9W 79,3 53,9 1,345 414,00 Kč
600 RT6 600 01AA 02 215 602 45 535 2,42Kg 1,88l 112,8W 83,6 56,8 1,353 438,00 Kč
650 RT6 650 01AA 02 215 652 45 585 2,75Kg 1,98l 121,2W 89,6 60,7 1,370 456,00 Kč
750 RT6 750 01AA 02 215 752 45 685 2,95Kg 2,25l 137,9W 101,6 68,5 1,396 476,00 Kč
900 RT6 900 01AA 02 215 902 45 835 3,48Kg 2,62l 162,6W 119,1 79,7 1,388 530,00 Kč
1000 RT6 1000 01AA 02 215 1002 45 935 3,84Kg 2,87l 178,9W 131,3 88,1 1,371 572,00 Kč
1200 RT6 1200 01AA 02 215 1202 45 1135 4,55Kg 3,37l 211,2W 155,5 104,9 1,346 767,00 Kč
1500 RT6 1500 01AA 02 215 1502 45 1435 5,62Kg 4,12l 259,1W 191,9 130,3 1,334 1056,0 Kč
1800 RT6 1800 01AA 02 215 1802 45 1735 6,68Kg 4,87l 306,5W 227,6 155,0 1,330 1248,0 Kč
2000 RT6 2000 01AA 02 215 2002 45 1935 7,39Kg 5,37l 337,9W 251,1 171,3 1,327 1346,0 Kč
2200 RT6 2200 01AA 02 215 2202 45 2135 8,10Kg 5,86l 369,3W 274,6 187,5 1,322 1554,0 Kč
2500 RT6 2500 01AA 02 215 2502 45 2435 9,17Kg 6,61l 416,2W 309,9 211,9 1,314 1774,0 Kč

(*) Vzhledem k vysokému výkonu těles TESI, je nejvhodnější jejich použití u nízkoteplotních systémů. Nízkoteplotní systémy mají ∆t do 30°C.
Pro jiná ∆t než 50°C použijte tento vzorec: Q=Qn (∆t / 50)n
